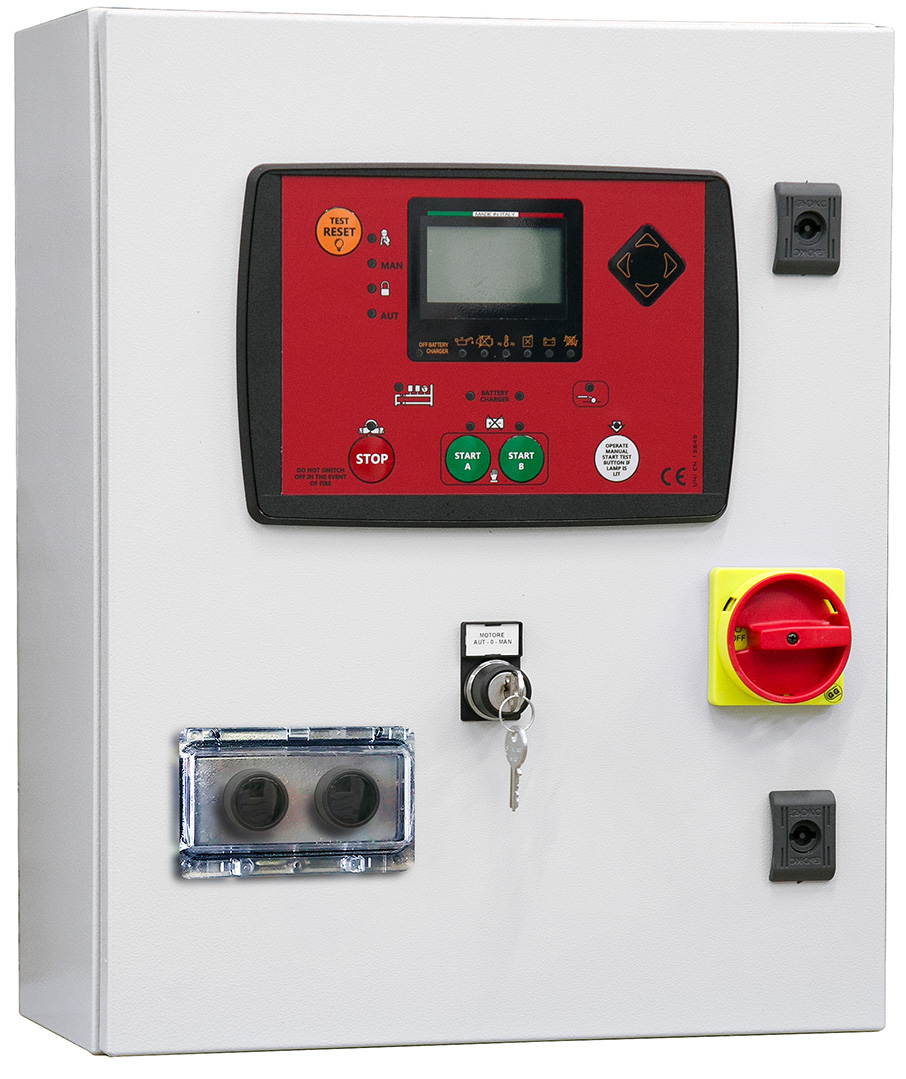

Quadro avviamento motopompa per gruppi antincendio (UNI EN-12845)





VANTAGGI

  • Display LCD multilingua per la visualizzazione di:
    • Tensione batteria A
    • Tensione batteria B
    • Giri motore
    • Temperatura motore
    • Livello carburante
    • Pressione olio
    • Temperatura olio
    • Temperatura locale
    • Pressione acqua
    • Contatore avviamenti
    • Contaore lavoro
    • Presenza rete trifase o monofase
    • Specifiche allarmi e ritardi regolabili da tastiera
    • Lista eventi fino a 250 memorizzabili

CARATTERISTICHE GENERALI

  • Tensione di funzionamento 400Vac ±10% 50/60Hz
  • Sezionatore generale con blocca porta
  • Selettore a chiave per il funzionamento automatico/emergenza
  • Pulsante per avviamento emergenza sotto vetro frangibile
  • Allarme acustico tacitabile
  • N°2 caricabatterie automatici 6A
  • Ponte diodi 30A
  • N°3 relè di rilancio
  • N°2 relè di potenza per alimentazione del motorino di avviamento
  • Fusibile di protezione circuito ausiliario
  • Fusibile di protezione caricabatterie
  • Presa 16 poli ILME per collegamento al motore (spina fornita a corredo)
  • Morsettiera di collegamento
  • Contenitore esterno in metallo
  • Grado di protezione IP55
  • Temperatura d’impiego -5/+40°C



INGRESSI/USCITE

  • N°2 ingressi in bassissima tensione normalmente chiusi per pressostati di start
  • Ingresso per comando da serbatoio di adescamento
  • Ingresso per contatto di segnalazione di riserva carburante

MONOFASE 230Vac ± 10% 50/60Hz

CODICE TIPO RELÈ AVVIAMENTO ALIMENTAZIONE BATTERIA DIMENSIONI mm PESO BOX
CORRENTE (A) A-H L-W P-D Kg
SQ905.00 DIESEL 1 EN 400 12 800 230Vac 12Vdc 500 400 230 18 50
SQ905.01 DIESEL 1 EN 400 24 800 230Vac 24Vdc 500 400 230 18 50
