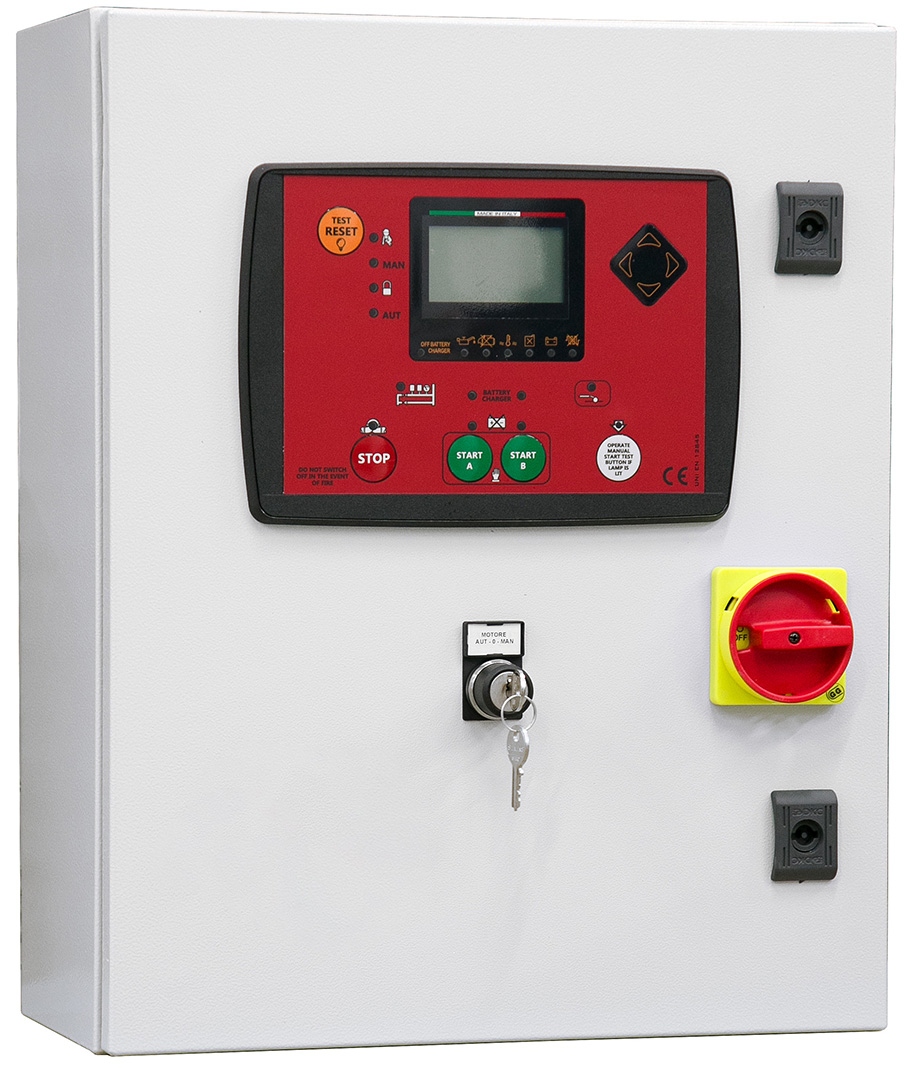

Quadro avviamento stella triangolo per gruppi antincendio (UNI EN-12845)

  • DATA LOGGER EVENTI



VANTAGGI

  • Display LCD multilingua per la visualizzazione di:
    • Tensione di rete
    • Corrente su 3 fasi
    • Frequenza
    • Potenza
    • Ore parziali e totali
    • Datario
    • Tutti i messaggi relativi al funzionamento del motore
  • Specifiche allarmi e ritardi regolabili da tastiera

CARATTERISTICHE GENERALI

  • Tensione di funzionamento 400Vac ±10% 50/60Hz
  • Sezionatore generale con blocca porta
  • Selettore a chiave per il funzionamento automatico -0- manuale
  • Pulsante marcia-arresto per avvio manuale motore
  • Pulsante test Led
  • N°3 spie Led presenza rete
  • Spia Led richiesta avviamento
  • Spia Led start fallito
  • Spia Led motore marcia
  • N°3 trasformatori amperometrici
  • Fusibile di protezione circuito ausiliario
  • Fusibile di protezione motore
  • N°3 contattori
  • Morsettiera di collegamento
  • Contenitore esterno in metallo
  • Grado di protezione IP55
  • Temperatura d’impiego -5/+40°C



INGRESSI/USCITE

  • N°2 ingressi in bassissima tensione normalmente chiusi per pressostati di start

TRIFASE 400Vac ± 10% 50/60Hz

CODICE TIPO POTENZA CORRENTE DIMENSIONI mm PESO BOX
kW HP MASSIMA (A) A-H L-W P-D Kg
SQ900.00 STAR DELTA 1 EN 400 7,5 5,5 7,5 14 500 400 230 17 50
SQ900.01 STAR DELTA 1 EN 400 10 7,5 10 18 500 400 230 17 50
SQ900.02 STAR DELTA 1 EN 400 15 11 15 25 500 400 230 17 50
SQ900.03 STAR DELTA 1 EN 400 20 15 20 34 500 400 230 17,5 50
SQ900.04 STAR DELTA 1 EN 400 25 18,5 25 41 500 400 230 17,5 50
SQ900.05 STAR DELTA 1 EN 400 35 22÷26 30÷35 58 600 400 230 23 60
SQ900.06 STAR DELTA 1 EN 400 40 30 40 66 600 400 230 23 60
SQ900.07 STAR DELTA 1 EN 400 50 37 50 82 600 400 230 28 60



OPTIONALS

CODICE TIPO
OP100.13/1 Pulsante tacitazione sirena cablato
OP100.13/1/24 Sirena 24Vac/dc cablata
OP100.13/2/24L Lampeggiante a Led 24Vac cablato
SS100.01 Segnalatore di allarme visivo e acustico (BASIC ALARM VA024)
