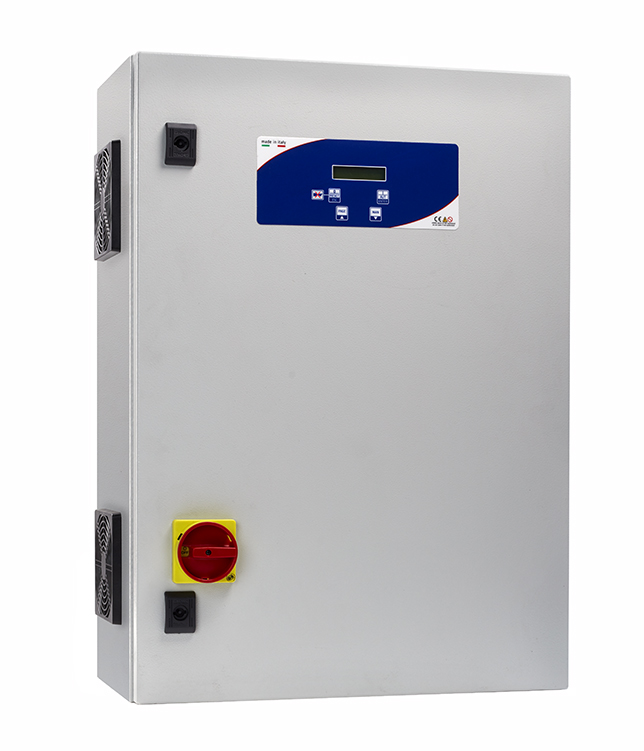

SOFT START PLUS 1

SOFT START PLUS 1

Quadro elettronico avviamento soft start 1 motore per il controllo della marcia a secco, acque pulite e reflue con display



  • QUADRO MULTI APPLICAZIONE
  • AUTOAPPRENDIMENTO DATI MOTORE
  • DATA LOGGER ALLARMI ED EVENTI
  • TELECONTROLLO SALUPO CONNECT

VANTAGGI

  • Display LCD multilingua per la visualizzazione di:
    • Tensione di rete
    • Corrente
    • Cosφ
    • Contaore
    • Stato livello
    • Pressione impianto con trasduttore di pressione
    • Livello vasca in metri con sonda piezoresistiva
    • Tutti i messaggi relativi al funzionamento del motore
  • Attesa rientro rete regolabile
  • Controllo del livello Svuotamento/Riempimento
  • Funzionamento con pressostati, galleggianti, sonde, trasduttore di pressione e sonda piezoresistiva 4-20mA
  • Marcia a secco con controllo di livello 3 o 2 sonde temporizzate, cosφ e corrente minima
  • Controllo perdita di pressione
  • Tacitazione sirena

PROTEZIONI

  • Protezione minima e massima corrente con allarme
  • Protezione mancanza e sequenza fasi con ripristino automatico e allarme
  • Protezione minima e massima tensione con ripristino automatico e allarme
  • Protezione klixon motore con ripristino automatico e allarme

CARATTERISTICHE GENERALI

  • Tensione di funzionamento 400Vac ±10% 50/60Hz
  • Sezionatore generale con blocca porta
  • Pulsante per il funzionamento automatico
  • Pulsante per il funzionamento manuale (stabile/instabile)
  • Pulsante tacitazione sirena
  • Fusibile di protezione circuito ausiliario
  • Fusibile di protezione motore
  • Soft start con contatti di by-pass
  • Ventilazione forzata completa di filtri (da 25Hp in poi)
  • Termostato per ventola
  • Morsettiera di collegamento
  • Contenitore esterno in metallo
  • Grado di protezione IP55
  • Temperatura d’impiego -5/+40°C



INGRESSI/USCITE

  • N°4 ingressi in bassissima tensione
  • Ingresso 4-20mA
  • Ingresso in bassissima tensione per klixon motore
  • N°2 uscite allarmi 12Vdc max 200mA per sirena e lampeggiante Led
  • Uscita allarme max 5A NC-COM-NO (contatto puro)

TRIFASE 400Vac ± 10% 50/60Hz

CODICE TIPO POTENZA CAMPO DIMENSIONI mm PESO BOX
kW HP D’IMPIEGO (A) A-H L-W P-D Kg
SQ687.00/SS SOFT START PLUS 1 400 5,5 2,2÷4 3÷5,5 5÷12,5 500 400 230 16 50
SQ687.01/SS SOFT START PLUS 1 400 12,5 5,5÷9,2 7,5÷12,5 10÷25 500 400 230 16 50
SQ687.02/SS SOFT START PLUS 1 400 17,5 11÷13 15÷17,5 17÷32 500 400 230 16 50
SQ687.03/SS SOFT START PLUS 1 400 20 15 20 23÷38 500 400 230 16 50
SQ687.04/SS SOFT START PLUS 1 400 25 18,5 25 22,5÷45 600 400 280 22 61
SQ687.05/SS SOFT START PLUS 1 400 35 22÷26 30÷35 25,5÷63 600 400 280 22 61
SQ687.06/SS SOFT START PLUS 1 400 40 30 40 34,5÷72 600 400 280 22 61
SQ687.07/SS SOFT START PLUS 1 400 50 37 50 46÷106 700 500 290 29 71
SQ687.08/SS SOFT START PLUS 1 400 60 45 60 46÷106 700 500 290 29 71
SQ687.09/SS SOFT START PLUS 1 400 70 51,5 70 46÷106 700 500 290 29 71
SQ687.10/SS SOFT START PLUS 1 400 80 60 80 59÷134 800 600 340 45 81
SQ687.11/SS SOFT START PLUS 1 400 90 66 90 59÷134 800 600 340 48 81
SQ687.12/SS SOFT START PLUS 1 400 100 75 100 87÷162 800 600 340 51 81
N.B.: In fase di ordine, verificare oltre la potenza anche la corrente di targa del motore



OPTIONALS

CODICE TIPO
OP100.29/B Espansione GPRS a bordo
OP100.39/B Espansione Ethernet a bordo
OP100.59/B Espansione Ethernet – WiFi – RS-485 a bordo
OP100.99/B Espansione a bordo per rilevamento acqua in camera olio fino a 3 motori
OP100.01 Kit 3 sonde di livello
OP100.05/1 Scaricatore trifase di tipo 2 per sovratensione cablato
OP100.13/1/12 Sirena 12Vdc cablata
OP100.13/2/12L Lampeggiante a Led 12Vdc cablato
SS100.00 Segnalatore di allarme visivo e acustico (BASIC ALARM VA012)
AC300.11.10-004.20 Trasduttore di pressione 0-10bar 4-20mA con cavo 4m
AC300.11.16-004.20 Trasduttore di pressione 0-16bar 4-20mA con cavo 4m
AC300.11.25-004.20 Trasduttore di pressione 0-25bar 4-20mA con cavo 4m
AC300.20.01-005.00 Sonda piezoresistiva 4-20mA con cavo 5m
AC300.20.01-010.00 Sonda piezoresistiva 4-20mA con cavo 10m
AC300.20.02-010.20 Sonda piezoresistiva 4-20mA con cavo 10m per acque reflue
Per altri optionals clicca qui



RICAMBI

CODICE TIPO
AC100.22/1/50 Scheda elettronica display con cavo flat 20pin 50cm
AC100.22/1/80 Scheda elettronica display con cavo flat 20pin 80cm
AC100.22/1/100 Scheda elettronica display con cavo flat 20pin 100cm
SD687.20/SS Scheda elettronica SOFT START PLUS 1 trifase 20A
SD687.30-40/SS Scheda elettronica SOFT START PLUS 1 trifase 30-40A
SD687.60/SS Scheda elettronica SOFT START PLUS 1 trifase 60A
SD687.100/SS Scheda elettronica SOFT START PLUS 1 trifase 100A
SD687.200/SS Scheda elettronica SOFT START PLUS 1 trifase 200A
