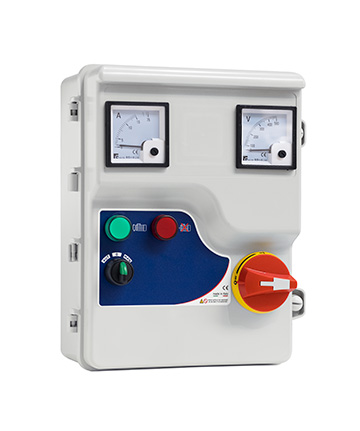

EVO 1 AV

EVO 1 AV

Cuadro electromecánico arranque directo 1 motor con voltímetro y amperímetro



Categorías: ,

CARACTERÍSTICAS GENERALES

  • Tensión de funcionamiento 230Vac ±10% 50/60Hz (SA622.xx)
  • Tensión de funcionamiento 400Vac ±10% 50/60Hz (SA632.xx)
  • Seccionador general con cerradura de puerta
  • Selector para el funcionamiento automático -0- manual (estable)
  • Indicador Led marcha
  • Indicador Led sobrecarga
  • Voltímetro analógico 72×72
  • Amperímetro analógico 72×72
  • Fusible de proteccion circuito auxiliario
  • Transformador para circuito auxiliario
  • Fusible de protección motor
  • Contactor
  • Relè térmico reiniciable internamente
  • Borne de conexión
  • Caja externa de material termoplástico
  • Prensaestopas
  • Grado de protección IP55
  • Temperatura de funcionamiento -5/+40°C



PROTECCIONES

  • Protección máxima corriente con alarma

ENTRADAS/SALIDAS

  • N° 2 entradas en muy baja tensión para presostato o flotadores (nivel mínimo/máximo)

MONOFÁSICO 230Vac ±10% 50/60Hz
CÓDIGO TIPO POTENCIA CORRIENTE DIMENSIONES mm PESO BOX
kW HP DE EMPLEO (A) A-H L-W P-D Kg
SA622.00L EVO 1 AV 230 0,5 0,37 0,5 2,5÷4 345 285 165 5,7 04
SA622.01L EVO 1 AV 230 0,75 0,55 0,75 4÷6,5 345 285 165 5,7 04
SA622.02L EVO 1 AV 230 1 0,75 1 6,3÷10 345 285 165 5,7 04
SA622.03L EVO 1 AV 230 1,5 1,1 1,5 6,3÷10 345 285 165 5,7 04
SA622.04L EVO 1 AV 230 2 1,5 2 9÷14 345 285 165 5,7 04
SA622.05L EVO 1 AV 230 3 2,2 3 13÷18 345 285 165 5,7 04



TRIFÁSICO 400Vac ±10% 50/60Hz
CÓDIGO TIPO POTENCIA CORRIENTE DIMENSIONES mm PESO BOX
kW HP DE EMPLEO (A) A-H L-W P-D Kg
SA632.00L EVO 1 AV 400 0,5 0,37 0,5 1,1÷1,6 345 285 165 5,7 04
SA632.01/02L EVO 1 AV 400 1  0,55÷0,75 0,75÷1 1,6÷2,5 345 285 165 5,7 04
SA632.03L EVO 1 AV 400 1,5 1 1,5 2,5÷4 345 285 165 5,7 04
SA632.04L EVO 1 AV 400 2 1,5 2 4÷6,5 345 285 165 5,7 04
SA632.06/07L EVO 1 AV 400 4  2,2÷3  3÷4 6,3÷10 345 285 165 5,7 04
SA632.09L EVO 1 AV 400 5,5 4 5,5 9÷14 345 285 165 5,7 04
SA632.10L EVO 1 AV 400 7,5 5,5 7,5 13÷18 345 285 165 5,7 04
SA632.11L EVO 1 AV 400 10 7,5 10 17÷23 345 285 165 5,7 04
SA632.12L EVO 1 AV 400 12,5 9,2 12,5 20÷25 345 285 165 5,7 04
SA632.13/14L EVO 1 AV 400 17,5  11÷13  15÷17,5 24÷32 345 285 165 5,7 04
SA632.15L EVO 1 AV 400 20 15 20 32÷38 380 300 150 6,8 05
SA632.16L EVO 1 AV 400 25 18,5 25 35÷50 380 300 210 8,4 06



OPCIONES
CÓDIGO TIPO
OP100.02/0 Selector automático -0- manual (desde estable hasta inestable)
OP100.02/1 Botón start-stop cableado
OP100.04/4 Relé falta, sequencia y asimetría de fases cableado
OP100.04/5 Relé falta, secuencia y asimetría de fases, mínima y máxima tensión cableado
OP100.05 Descargador monofásico tipo 2 contra sobretensión cableado
OP100.05/1 Descargador trifásico tipo 2 contra sobretensión cableado
OP100.15/024 Contador de horas 24Vac 48×48 cableado
OP100.16/1 Temporizador analógico diario 72×72 sin reserva cableado
OP100.16/2 Temporizador analógico diario 72×72 con reserva cableado
OP100.19/4 Módulo GSM 4 inputs/4 outputs cableado
OP100.09/2 Batería de litio 3,7Vdc 600mAh cableada
OP331.230 Relé de control LEVEL 230Vac cableado
OP100.01 Kit 3 sondas de nivel
OP100.17/024 Relé 24Vac con zócalo cableado
OP210.01 Entrada en muy baja tensión para contacto klixon motor cableada
OP200.01 Salida alarma 24Vac y contacto puro
OP100.13/1 Botón para silenciar la sirena cableado
OP100.13/1/24 Sirena cableada 24Vac/dc
OP100.13/2/24L Faro giratorio Led cableado 24Vac
SS100.01 Indicador de alarma visual y audible (BASIC ALARM VA 024)
OP00.10 Par de soportes para collar (referencia BOX 03-04)
Para más opciones haga clic aquí
