BASIC 1 CC AV

BASIC 1 CC AV

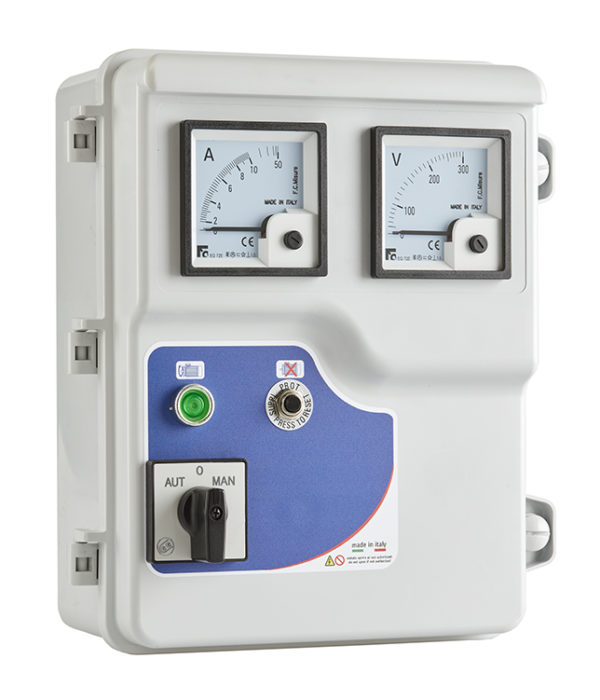

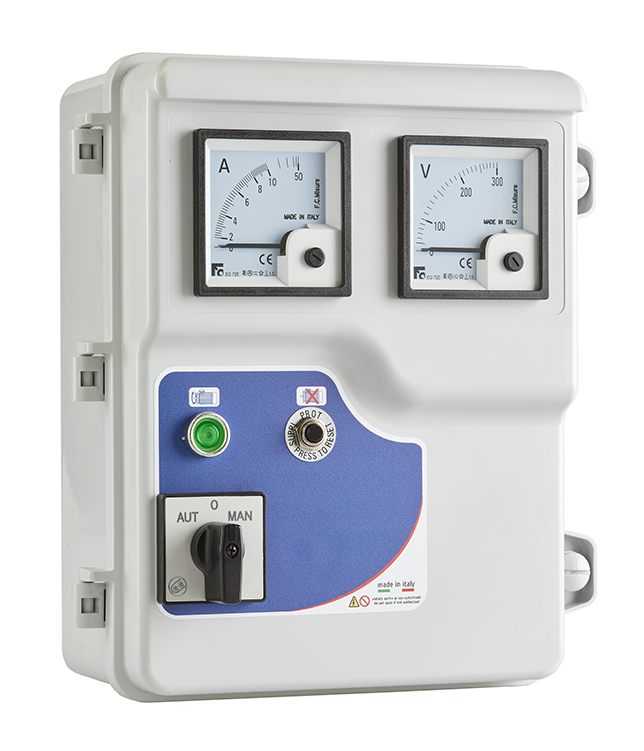

Direct starting electromechanical control panel 1 motor with capacitor, voltmeter, ammeter and cam commutator

Categories: ,

GENERAL SPECIFICATIONS

  • Operating voltage 230Vac ±10% 50/60Hz
  • Commutator for the automatic -0- manual operation
  • Running light
  • Analog ammeter 72×72
  • Analog voltmeter 72×72
  • Running capacitor
  • Thermal circuit breaker (external reset)
  • Connection terminal board
  • External thermoplastic box
  • Cable glands
  • Protection degree IP55
  • Operating temperature -5/+40°C

PROTECTIONS

  • Maximum current protection

INPUTS/OUTPUTS

  • Input for pressure switch or float switch

SINGLE-PHASE 230Vac ±10% 50/60Hz
CODE TYPE POWER THERMAL CAPACITOR DIMENSIONS mm WEIGHT BOX
kW HP PROTECTION (A) A-H L-W P-D Kg
SA603.04/16 BASIC 1 CC AV 230 0,5 0,37 0,5 4 16µF 285 245 140 2,1 03
SA603.04/20 BASIC 1 CC AV 230 0,5 0,37 0,5 4 20µF 285 245 140 2,2 03
SA603.06/20 BASIC 1 CC AV 230 0,75 0,55 0,75 6 20µF 285 245 140 2,2 03
SA603.06/25 BASIC 1 CC AV 230 0,75 0,55 0,75 6 25µF 285 245 140 2,2 03
SA603.07/30 BASIC 1 CC AV 230 1 0,75 1 7 30µF 285 245 140 2,2 03
SA603.07/35 BASIC 1 CC AV 230 1 0,75 1 7 35µF 285 245 140 2,2 03
SA603.10/40 BASIC 1 CC AV 230 1,5 1,1 1,5 10 40µF 285 245 140 2,2 03
SA603.13/50 BASIC 1 CC AV 230 2 1,5 2 13 50µF 285 245 140 2,3 03
SA603.13/60 BASIC 1 CC AV 230 2 1,5 2 13 60µF 285 245 140 2,3 03
SA603.15/60 BASIC 1 CC AV 230 2 1,5 2 15 60µF 285 245 140 2,3 03
SA603.18/70 BASIC 1 CC AV 230 3 2,2 3 18 70µF 285 245 140 2,3 03
SA603.18/80 BASIC 1 CC AV 230 3 2,2 3 18 80µF 285 245 140 2,4 03



OPTIONALS
CODE TYPE
OP00.10 Couple of brackets for collar (reference BOX 03-04)
